Азотный узел
Назначение
Азотный узел предназначен для заполнения и контроля давления азота в межстенном пространстве двухстенного резервуара.
Азотный узел устанавливается на линию межстенного пространства резервуара.
По устойчивости к воздействию климатических факторов внешней среды Азотный узел изготавливается в исполнении УХЛ категория размещения 1 по ГОСТ 15150-69 и эксплуатируется в интервале температур от -50°С до +50°С.
Азотный узел имеет разборную конструкцию и состоит из следующих основных частей:
- манометр показывающий (или контактный)
- шаровые газовые краны
- клапан предохранительный регулируемый
- заглушки
- муфта
ВЕС: 1.7 кг

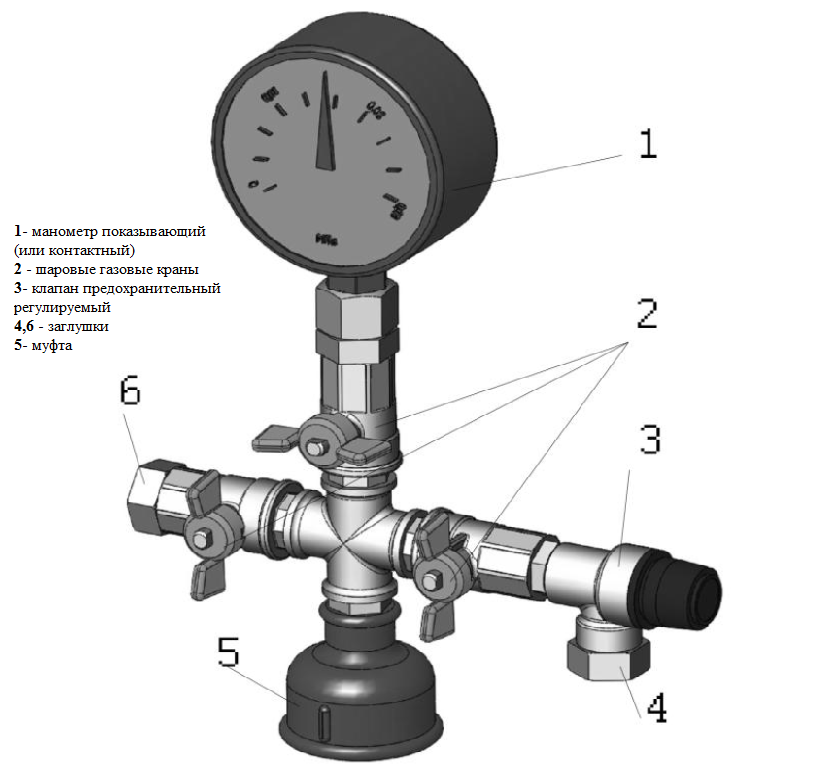

Схема
Азотный узел
|
Минимальный диаметр прохода |
1/2 |
| Рабочее давление, МПа | 0,015(+0.005…-0.01) |
| Рабочая среда | Инертный газ |
| Давление срабатывания клапана, МПа | 0,02 |
| Присоединительная резьба |
1 1/2” |
| Габаритные размеры: | |
| -длина не более, мм | 200 |
| -высота не более, мм | 300 |
| Масса, не более, кг | 1,65 |
