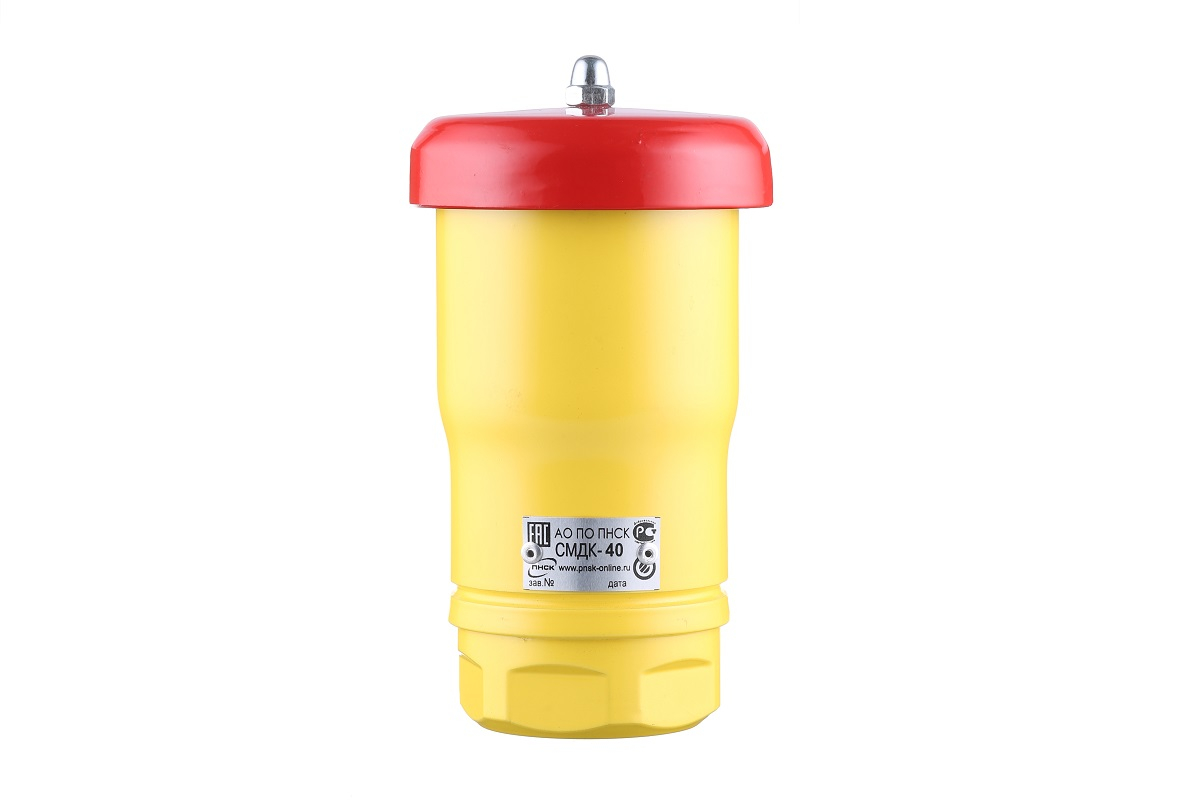

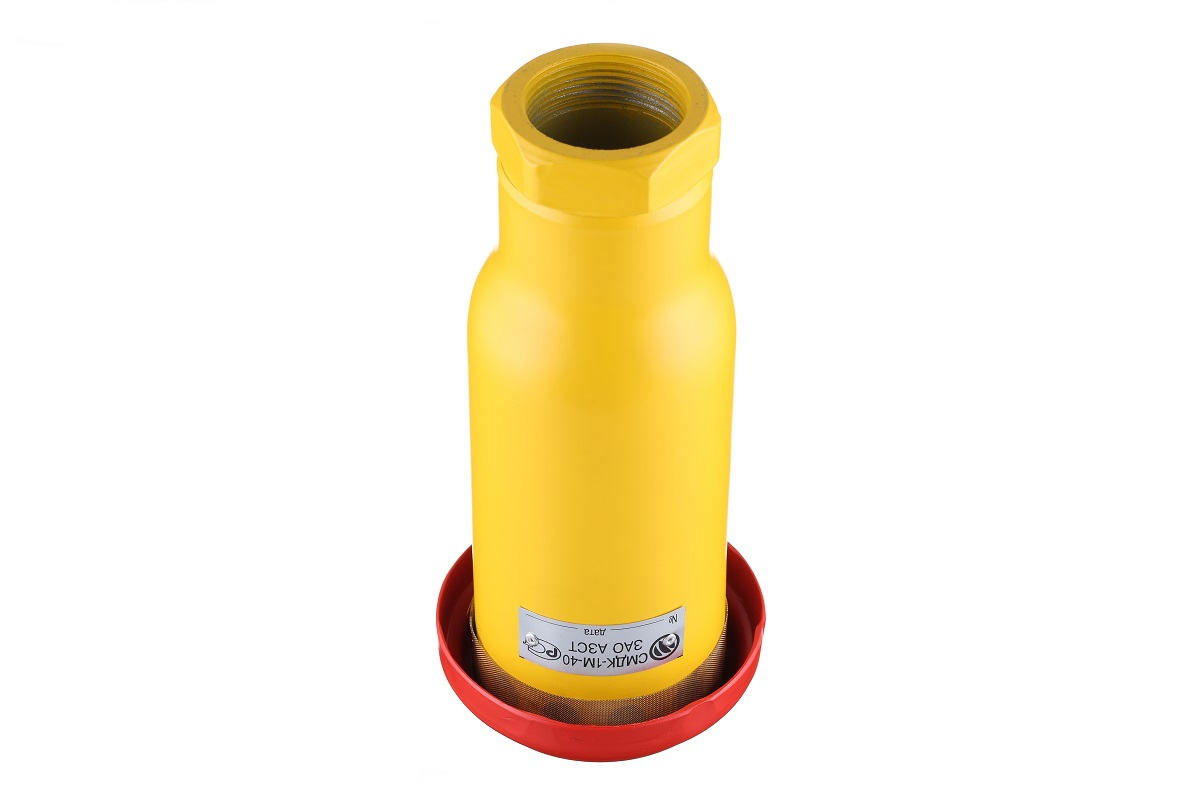

Дыхательный клапан СМДК-40

Клапан дыхательный реверсивный, совмещенный с огнепреградителем - СМДК

Предназначен для регулировки давления паров в газовом пространстве резервуаров для нефтепродуктов в заданном пределе в процессе закачивания и выкачивания нефтепродуктов, а так же при колебании температуры.

Предотвращает проникновение искр и пламени внутрь резервуара, а также он препятствует сокращению потерь нефтепродуктов при испарении.

Устанавливается на линии деаэрации на резервуарах АЗС и резервуарах объектов нефтепродуктообеспечения.

Имеет разборную конструкцию и состоит из следующих основных частей:
Крышка (поз.1), корпус (поз.2) и присоединительный разъем (поз. 3) предназначены для защиты от внешних воздействий и размещения рабочего механизма СМДК и кассеты огневого предохранителя, материал корпуса – алюминиевый сплав, латунь или нерж. сталь, крышки - алюминиевый сплав

Рабочий механизм клапана дыхательного реверсивного, состоит из обоймы, завальцованной в корпуса, штока с тарелкой клапана вакуума, тарелки клапана давления, пружины клапана вакуума и пружины клапана давления.

Рабочий элемент огнепреградителя - кассета, изготовленная из алюминиевой плоской и гофрированной лент, сверху от осевого перемещения зафиксирована стопором.

Преимущества:
Имеет сравнительно небольшой вес.
Материал корпуса латунь, нержавеющая сталь, алюминий
Изготавливается в исполнении УХЛ категория размещения 1 по ГОСТ 15150-69.
Условия эксплуатации: относительная влажностью до 95% и температурой от –50°С до +50°С.
Встроенные клапана малого и большого дыхания подпружиненные
Создает эстетический внешний вид для стойки деаэрации
Может быть окрашен в любой цвет (порошковая окраска)
