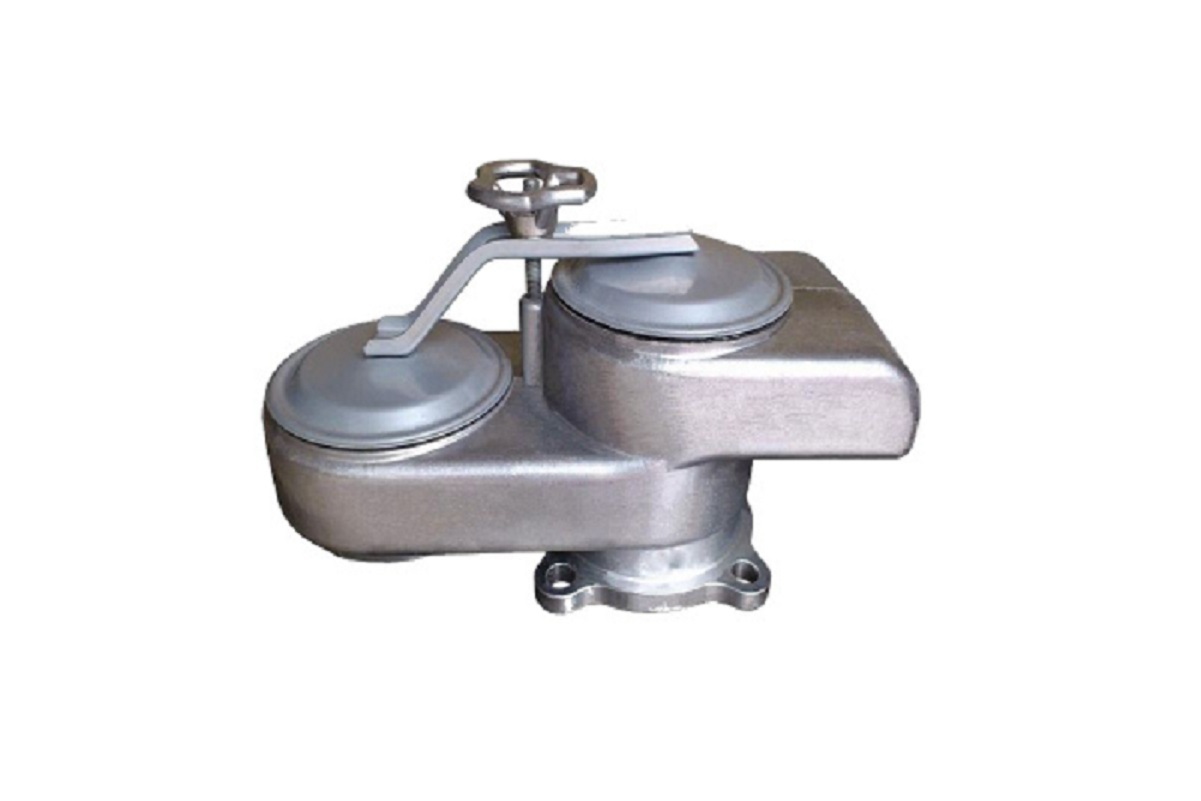

Клапан дыхательный СМДК-50
Совмещенный механический дыхательный клапан предназначен для регулирования давления в газовом пространстве резервуаров для хранения нефти и нефтепродуктов и защиты от попадания пламени и искр внутрь резервуара.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У1, ХЛ1 и УХЛ1 по ГОСТ 15150-69.
Пример обозначения при заказе:
СМДК-150 У1 ТУ 3689-100-10524112-2007, где
150 – условный проход клапана, мм;
У1 – климатическое исполнение и категория размещения по ГОСТ 15150.
Основные параметры и размеры клапана должны соответствовать значениям, указанным в таблице:
|
Наименование параметра |
СМДК- 50 |
СМДК-100 |
СМДК-150 |
|
| Условный проход DN, мм | 50 | 100 | 150 | |
| Пропускная способность, м3/ч, не менее | 25 | 100 | 150 | |
| Давление срабатывания, мм вод. ст. | 160-180 | |||
| Вакуум срабатывания, мм вод. ст. | 20-25 | |||
| Габаритные размеры, мм | -длина L
-ширина B -высота H |
236
110 164 |
400
162 219 |
490
210 295 |
|
Присоединительные размеры, мм |
D1 | 110 | 170 | 225 |
| d | 14 | 18 | 18 | |
| n, шт | 4 | 4 | 4 | |
| Масса, кг, не более | 2,3 | 6,4 | 12,5 | |
