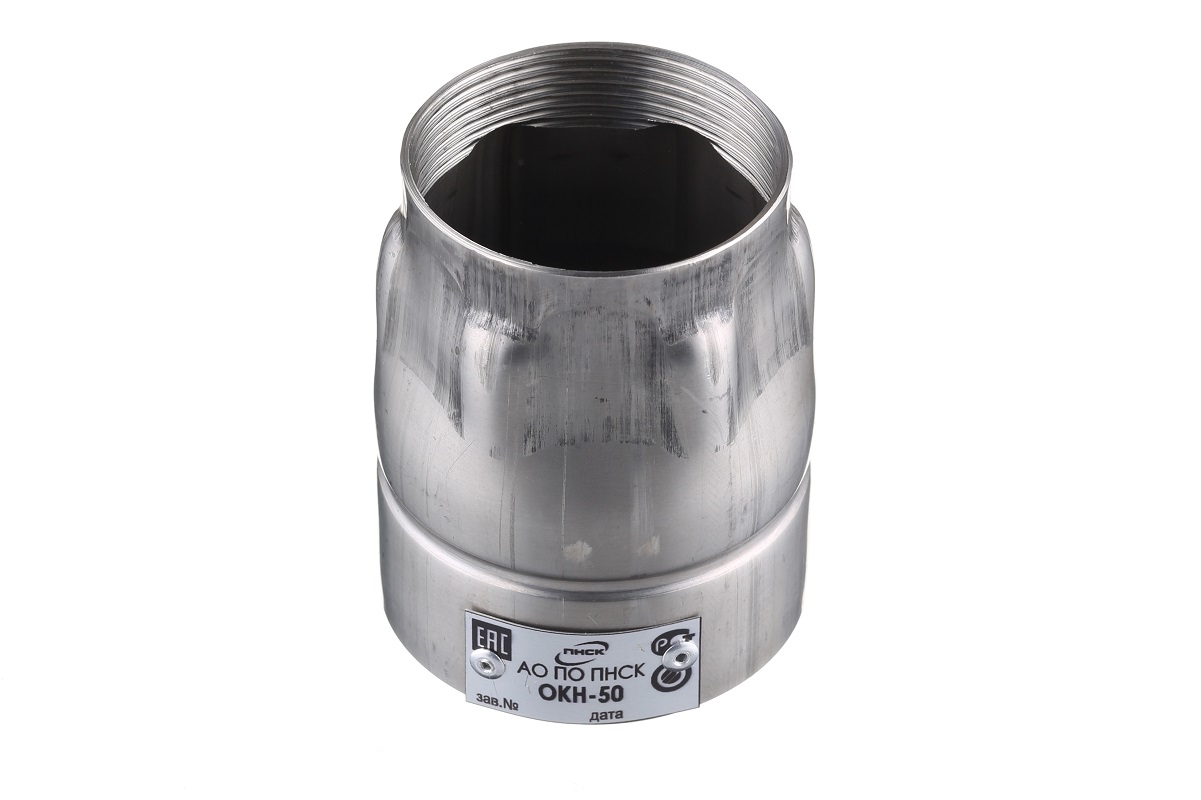

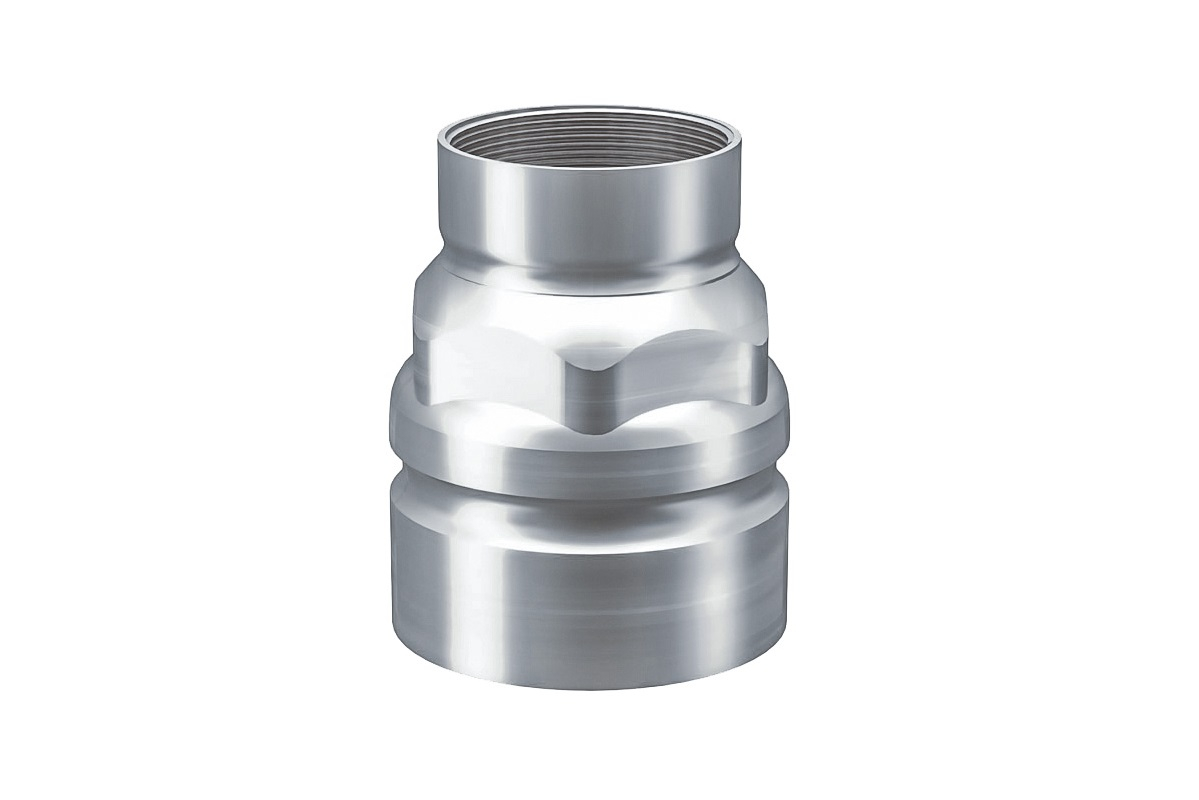

Клапан обратный Ду50

Клапан обратный Ду50 устанавливается на линии выдачи нефтепродуктов и предназначен для удержания столба топлива в трубопроводе от резервуара до топливораздаточной колонки.

Корпус клапана изготовлен из искробезопасных материалов (латунь/нержавеющая сталь)

Конкурентные преимущества:

1. Встроенный фильтр
2. Подпружиненная тарелка фильтра

Тарелка клапана имеет шток с пружиной. Данное техническое решение позволяет гарантированно запирать клапан по окончании выдачи топлива.

На дне резервуара, в процессе эксплуатации, скапливается подтоварная вода, ржавчина и другой шлак, поэтому в состав клапана входит встроенный фильтр сетчатый.

Клапан монтируют на стальную трубу Ф57 на глубине 100 мм от дна резервуара.

Применение на линии выдачи клапанов без встроенного фильтра, приводит к случаям завоздушиваня топливопровода, преждевременному выходу из строя фильтра колонки, а так же сокращению срока ее службы.

Контроль эксплуатации:
Интервал температур от –50°С до +50°С
Производить осмотр тарелки клапана, сетки, пружины не реже 1 раз в 2 года

Обозначения на схеме

1. присоединительный штуцер
2. корпус
3. фильтр
