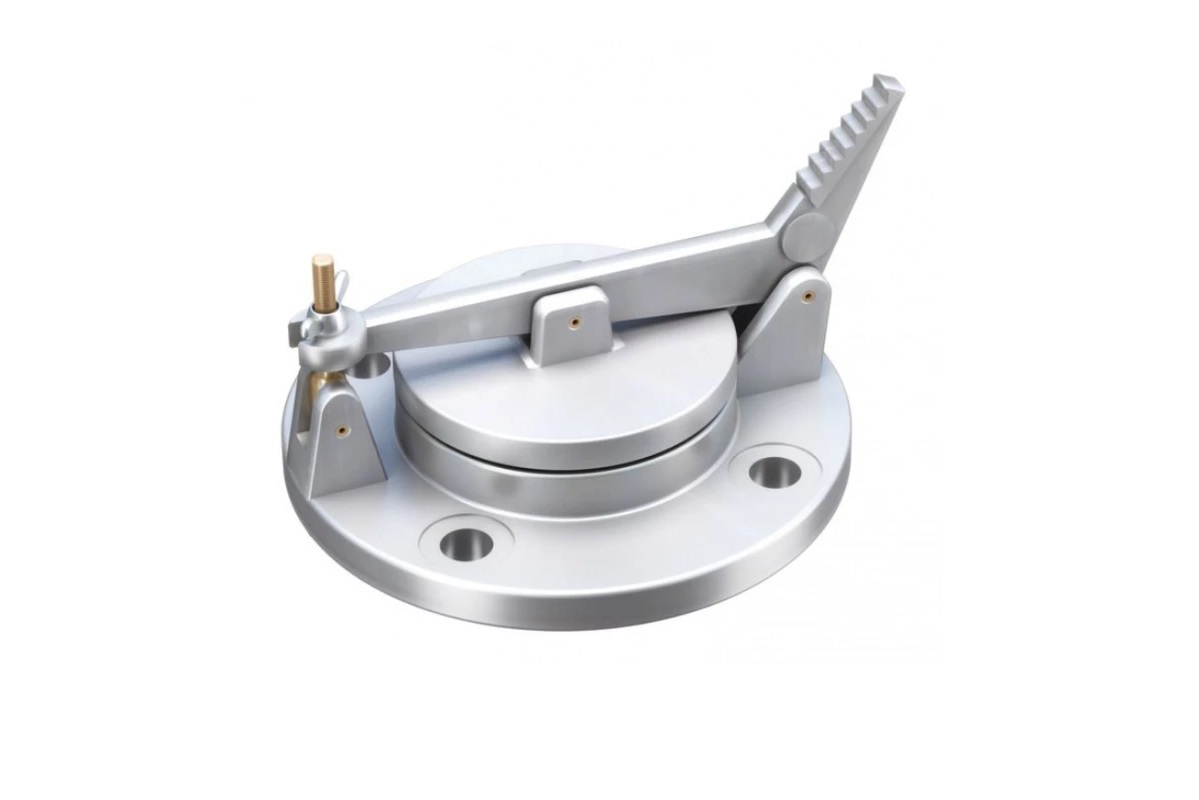

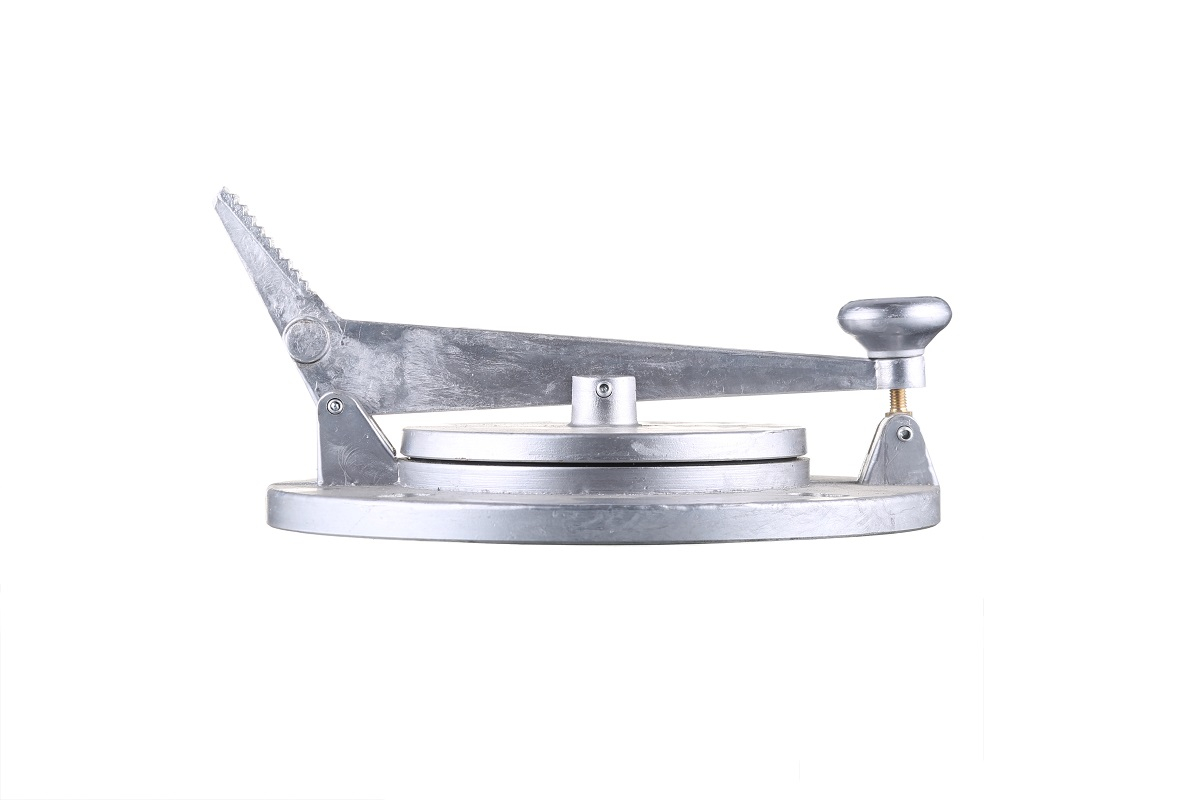

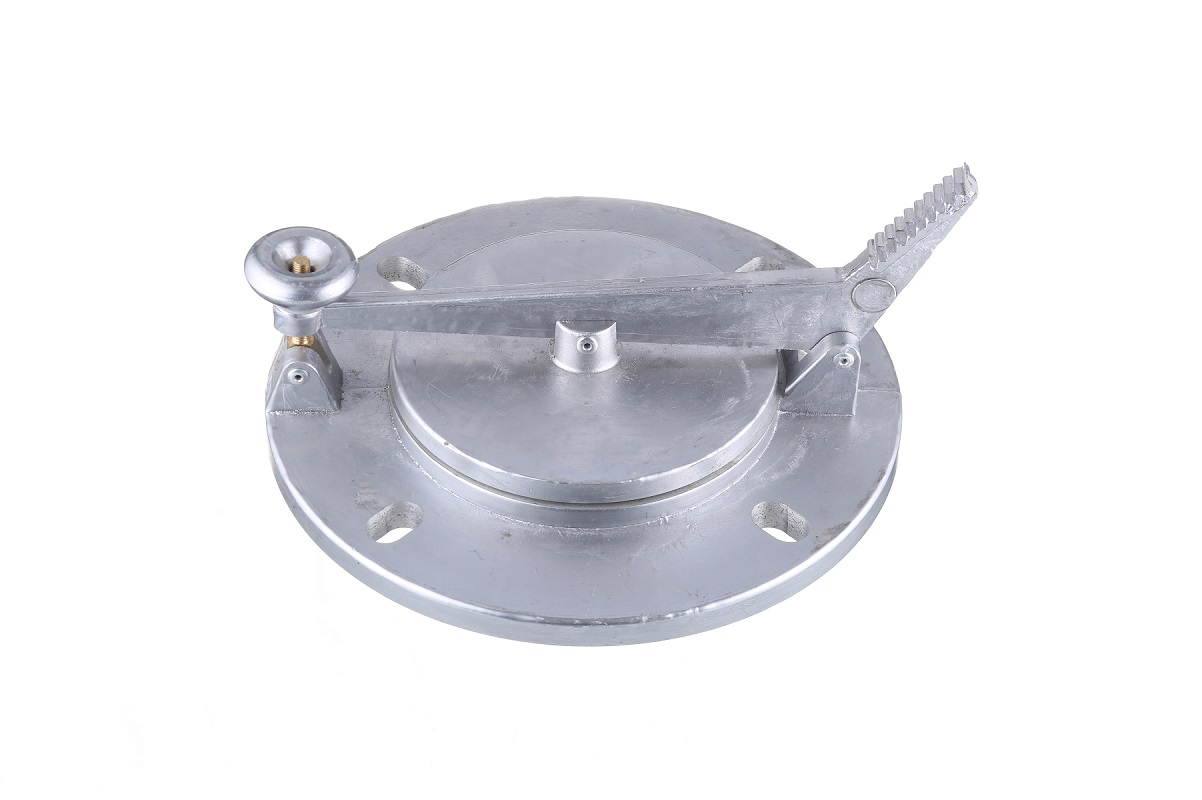

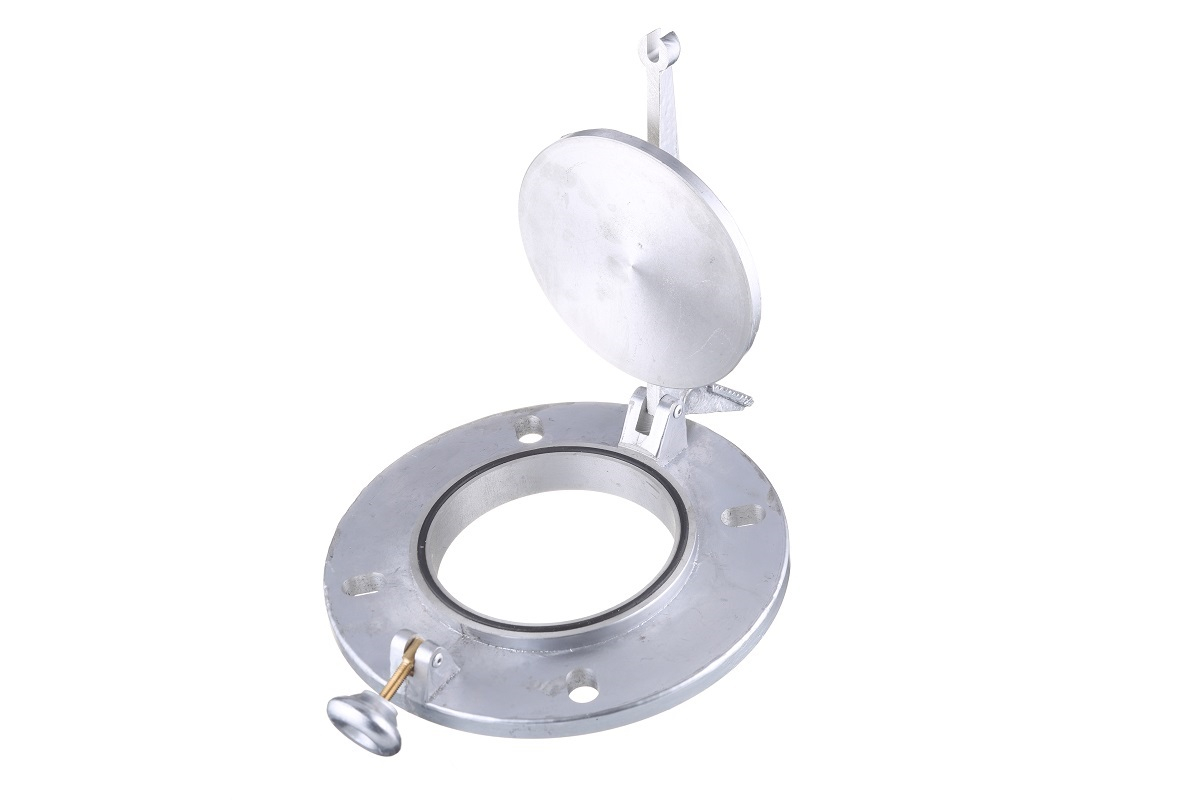

Люк замерный ЛЗ-150
Люк замерный ЛЗ-100 предназначен для обеспечения доступа во внутреннюю полость резервуара при отборе проб и замере уровня нефтепродуктов в резервуарах АЗС и опасных производственных объектах.
Люк замерной устанавливается на фланец люка резервуара.
Люк замерной изготавливается в климатическом исполнении УХЛ, категории размещения 2 по ГОСТ 15150-69.
Рабочий диапазон температур от –50°С до +50°С, при относительной влажности до 95%.

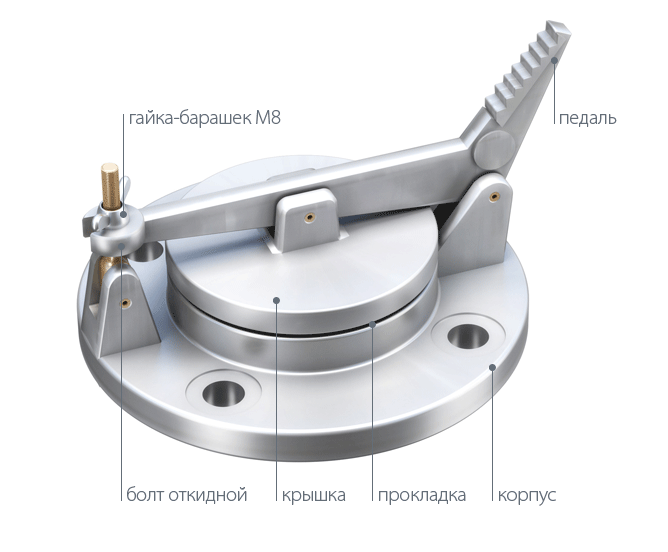

Схема
Обозначения на схеме
1. болт откидной М8
2. гайка-барашек М8
3. крышка
4. прокладка
5. корпус
6. педаль
| Условный диаметр прохода, мм | 150 |
| Габаритные размеры, не более: | |
| - диаметр, мм | 290 |
| - ширина, мм | 390 |
| - высота, мм | 165 |
| Размеры крепежных отверстий, мм | |
| А | 18 |
| В | 236 |
| Масса кг (без упаковки) | 3,6 |
| Материал | сплав алюминия |
