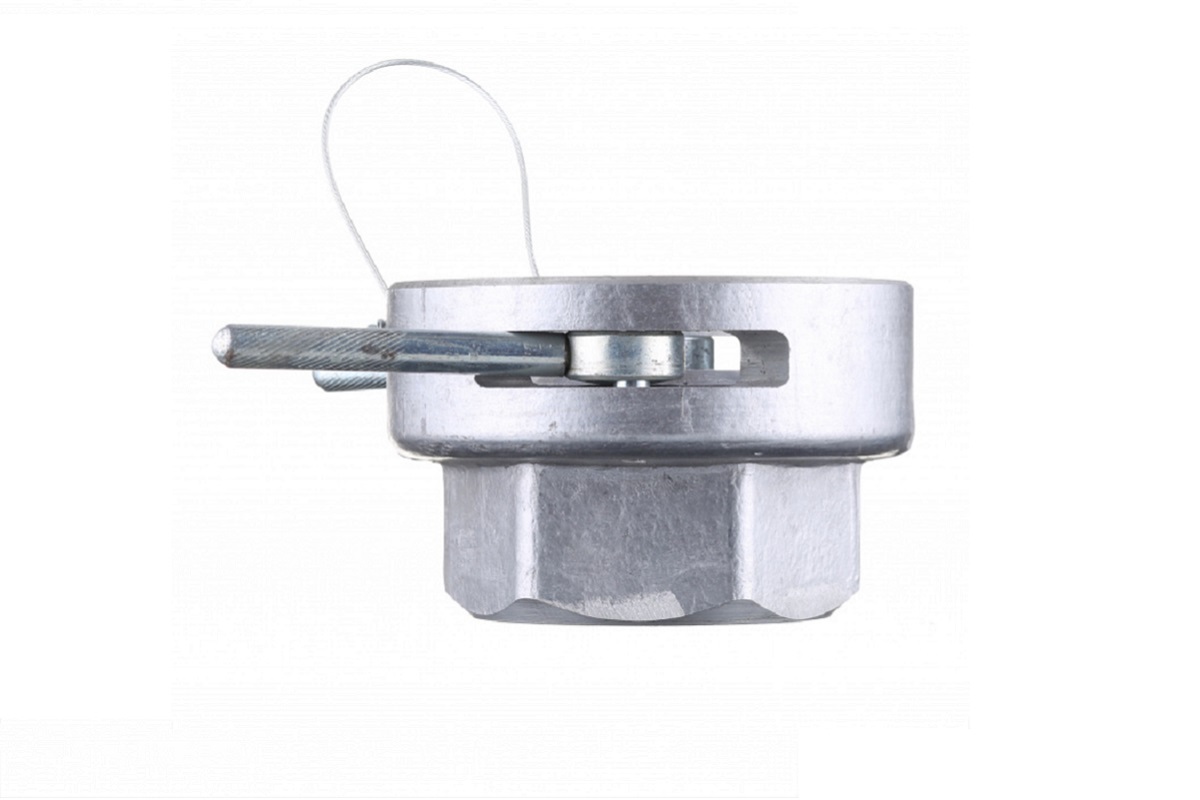

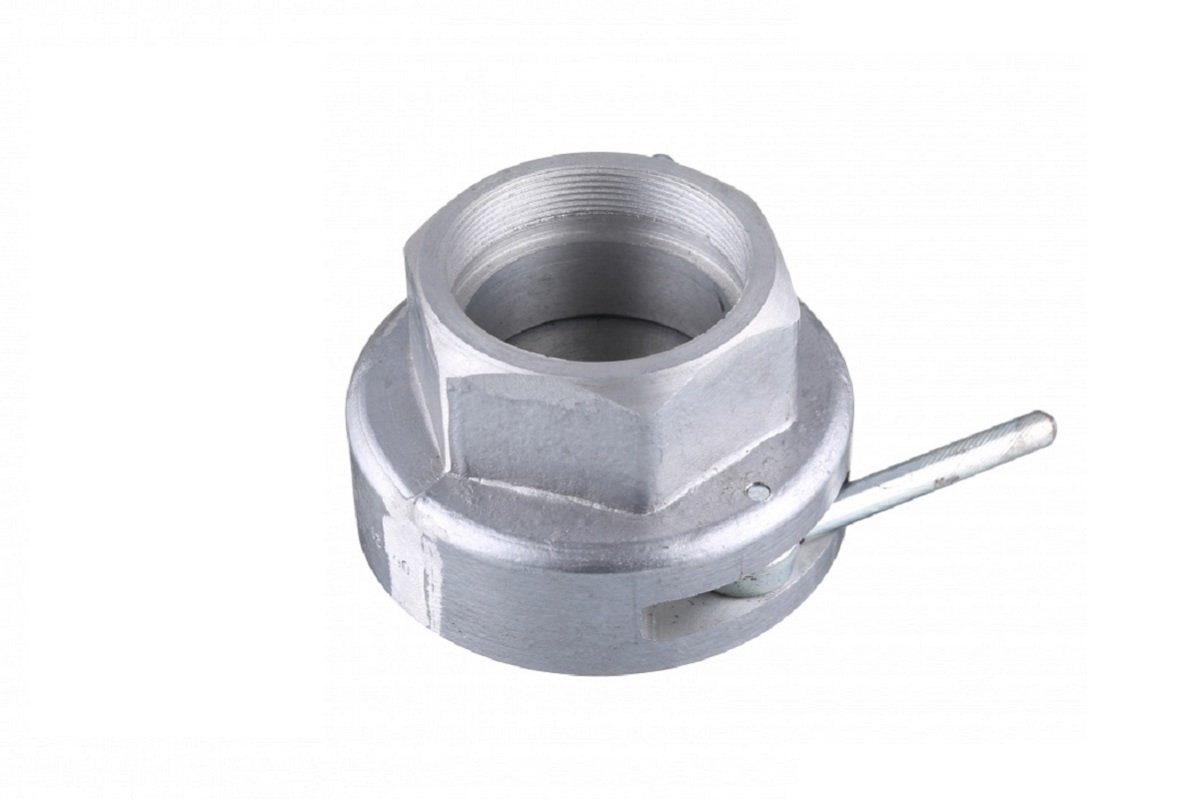

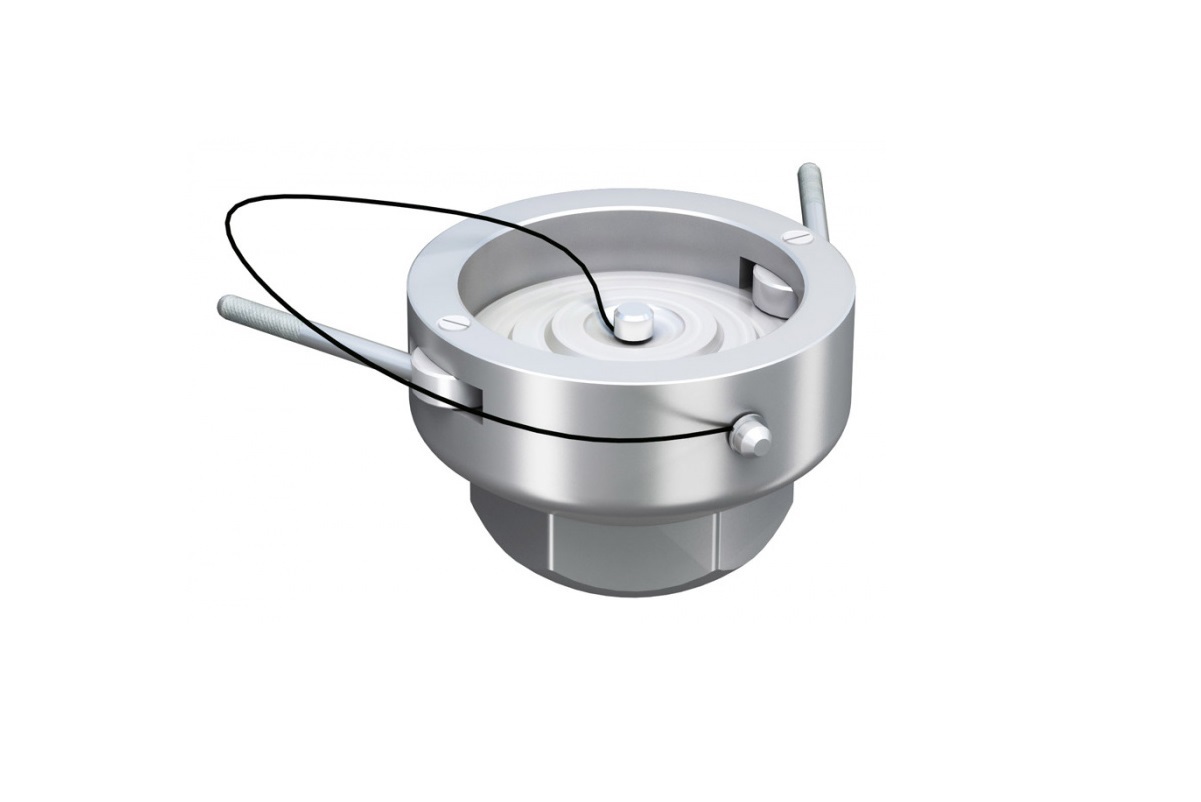

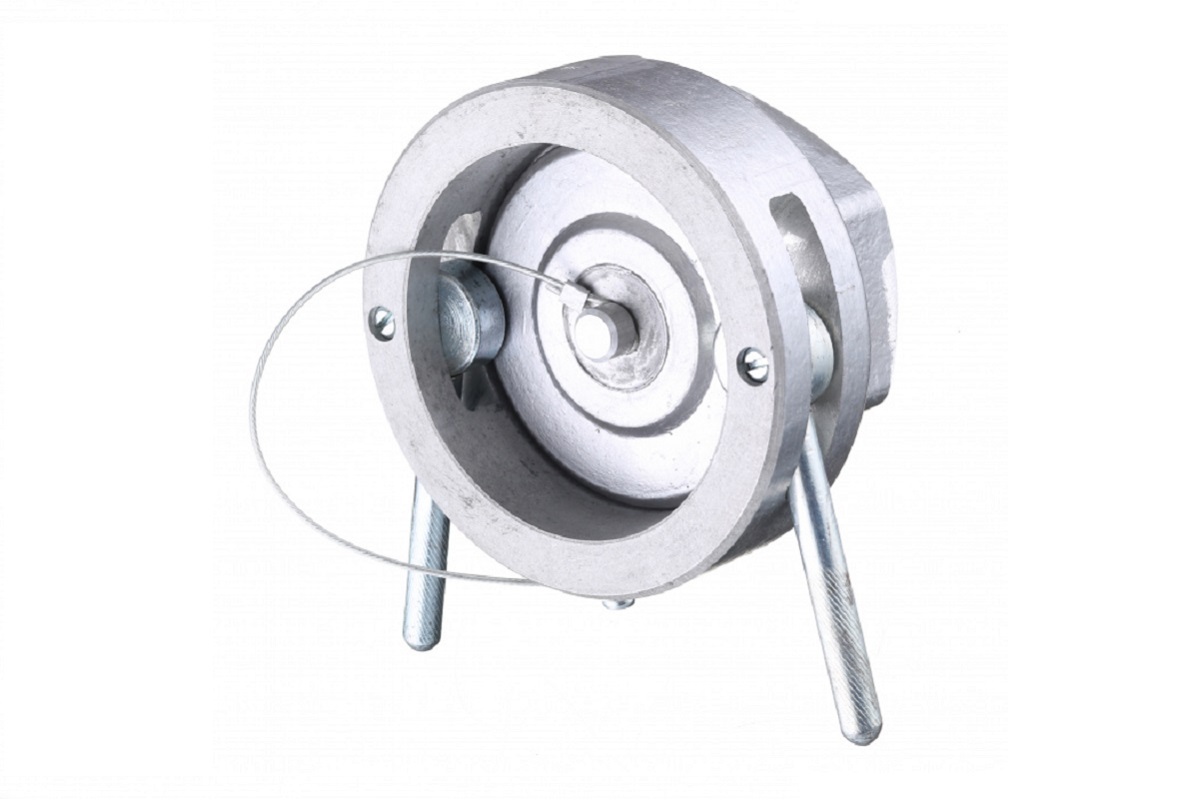

Муфта сливная МС-80
Муфта сливная предназначена для герметичного соединения патрубка рукава автомобильной цистерны (АЦ) и трубопровода линии наполнения резервуаров АЗС.Муфта сливная предназначена для герметичного соединения патрубка рукава автомобильной цистерны (АЦ) и трубопровода линии наполнения резервуаров АЗС.
Изготавливается в климатическом исполнении УХЛ, ХЛ категории размещения 1 по ГОСТ 15150-69.

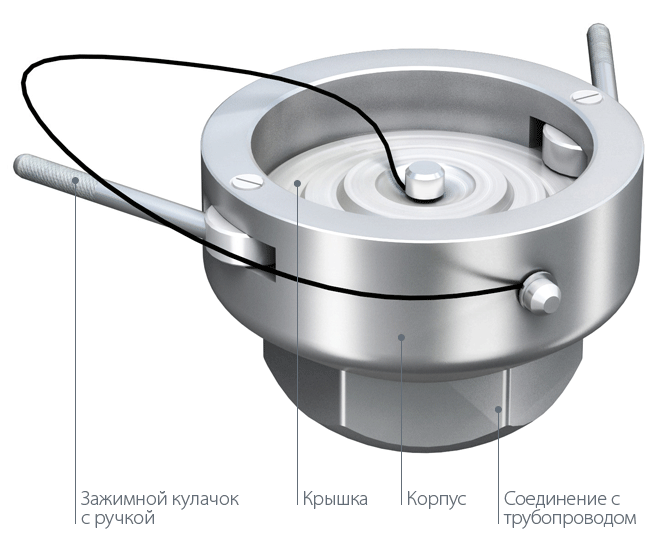

Схема
Обозначения на схеме
1. зажимной кулачек с ручкой
2. крышка
3. корпус
4. соединение с трубопроводом
| Условный диаметр прохода, Ду, мм | 80 |
| Пропускная способность, не менее л/мин | 400 |
| Максимальное давление, МПа | 0,6 |
| Габаритные размеры, не более: | |
| - высота, мм | 100 |
| - ширина, мм | 150 |
| - диаметр (по ручкам), мм | max 370 |
| Присоединительные размеры | Труб. 3" |
| Масса, без упаковки, кг | 2,05 |
| Материал | сплав алюминия |
