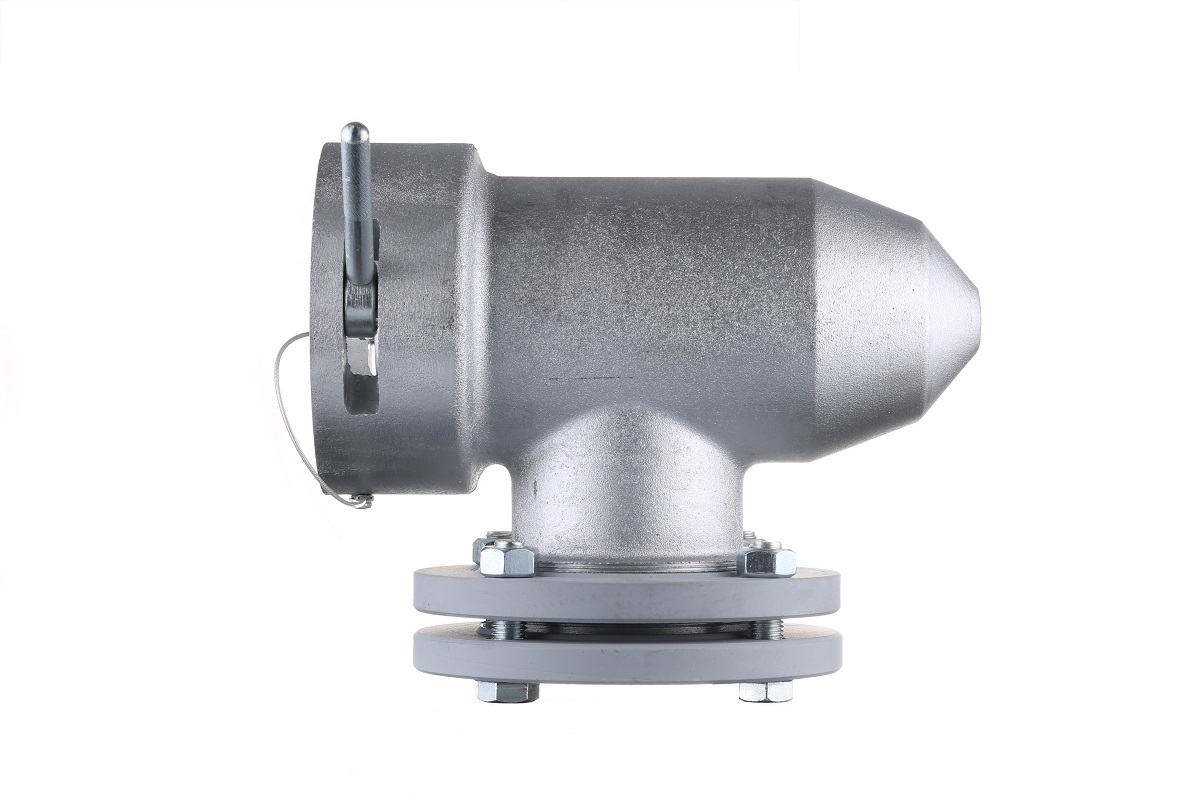

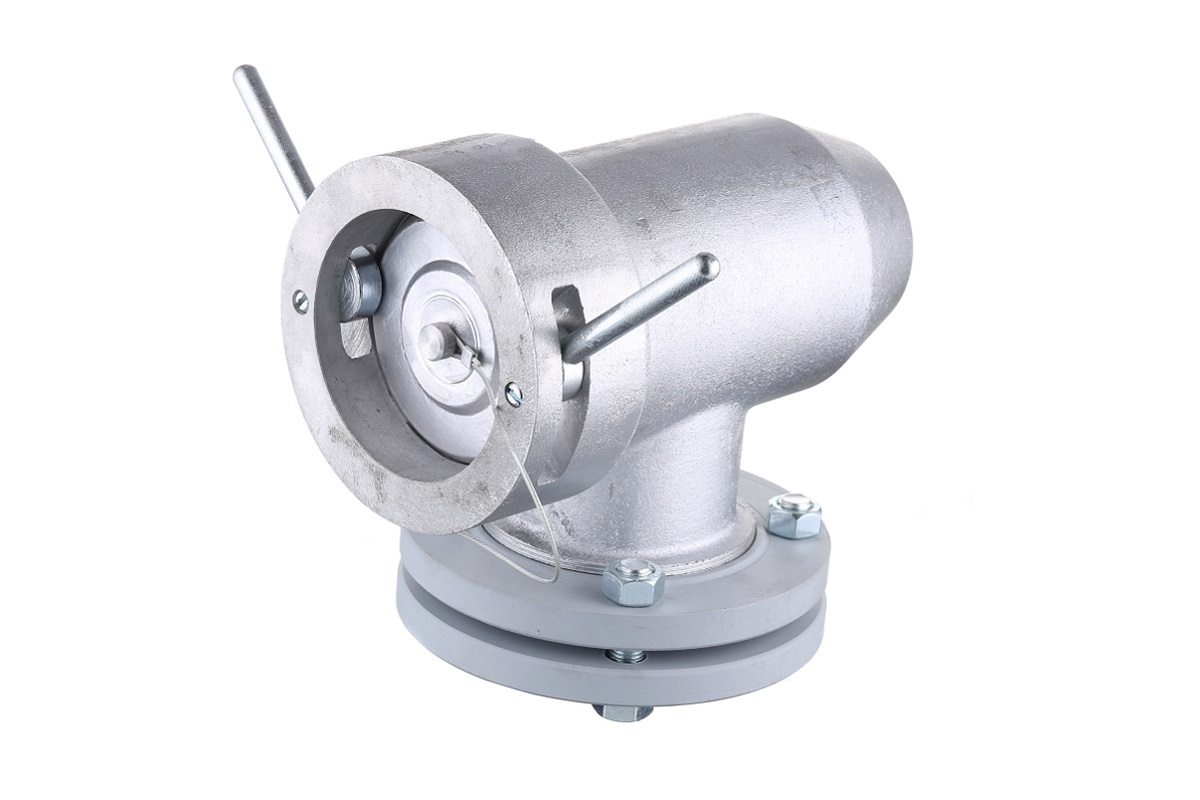

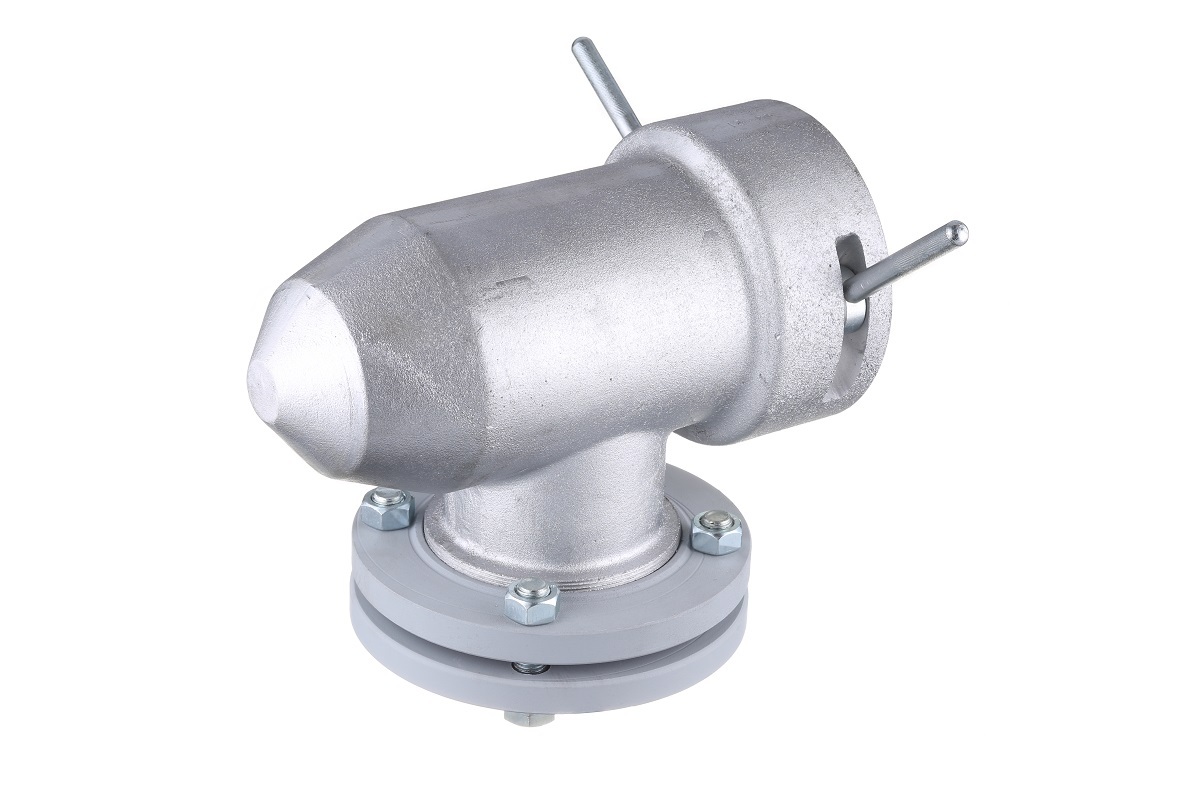

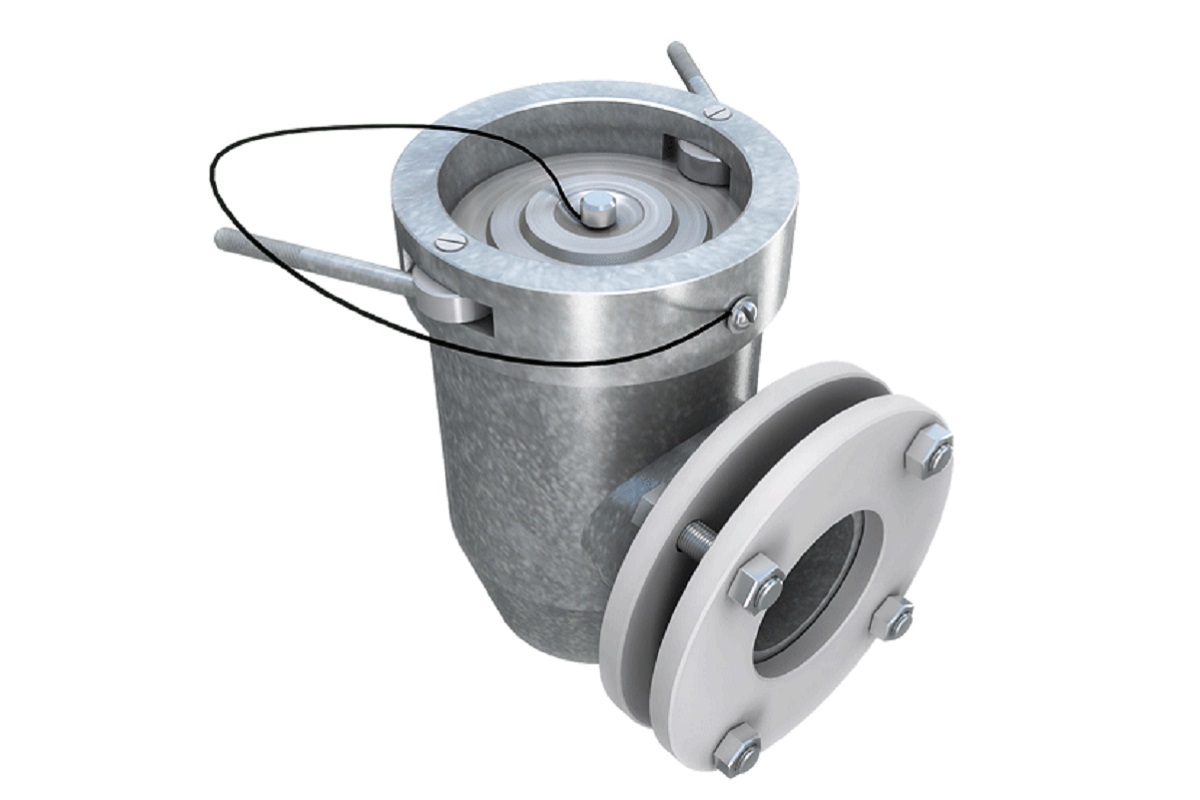

Узел линии наполнения

Назначение
Узел линии наполнения монтируется с тех.отсеке линии наполнения и предназначен для слива светлых нефтепродуктов из цистерны в резервуары на АЗС в соответствии с требованиями СП 156.13130.2014.

Продукция сертифицирована.

Универсальность устройства позволяет комплектовать его быстроразъемными соединениями различных модификаций.

Конкурентные преимущества:

• Компактность конструкции
• Минимальное количество соединений
• Высокая пропускная способность
• Простой монта;

Конструктивно УН-80 является жидкостным противодетонационным предохранителем, работающим по принципу сифона, гидрозатвор которого в случае дефлаграции или детонации служит гасителем пламени и применяется для защиты трубопроводов наполнения резервуара в соответствии с требованием п.п. 60,61 НПБ 111-98*, п.7.24 СП 156.13130.2014, с дополнительным обратным клапаном, роль которого выполнят поплавок-шар, запирающий линию наполнения при прекращении слива.

Варианты комплектации узлов в резьбовом исполнении быстроразъемными соединениями:
Узел работает в гидравлических системах с давлением до 0,6 МПа, в окружающей среде с относительной влажностью 95% и температурой ±50°С.

Монтаж:
- смонтировать ответный фланец УН-80 на трубопровод (сваркой)
- соединить фланцы трубопровода и УН-80 паз-шип болтами через прокладку
- рабочее положение вертикальное, допустимое отклонение ±40°

Эксплуатация:
- установить сливной патрубок рукава АЦ и зафиксировать его зажимами БРС
- после открытия сливного устройства на АЦ поток нефтепродукта откроет поплавковый клапан и топливо начнет поступать в резервуар
- после окончания операции слива поплавковый клапан закроется
- отсоединение сливного шланга производить в обратной последовательности

При эксплуатации производить осмотр деталей узла линии наполнения не реже одного раза в месяц.
